產品概述 :
ZMZ-XM系列一體化智能電力電容模組產品，是安裝在低壓配電系統無功補償裝置中的一款安全可靠、高效節能，其作用是降低變壓器的變損、供電線路的線損，提高用電系統的功率因數及改善電網電能質量的新一代無功補償設備的核心器件。也可以作為獨立的自動控制功能的小型補償設備。
該系列產品是由：測量與控制單元，電容器投切開關（即智能電子開關）及滅弧單元，綜合保護單元（具有：系統諧波電壓/電流越限、過壓/欠壓、小電流閉鎖，補償支路過流及不平衡，電容器內部過溫度、過壓力等數據信息的預警及保護功能），工作狀態指示單元，低壓并聯電容器(最多8只電容)斷路器，外殼及通訊端子等功能元器組件，經優化組合后構成的機電一體的高度智能化產品。
該產品的應用，改變了傳統無功補償裝置體積龐大和笨重的結構模式及組裝工藝，從而使新一代低壓無功補償裝置具有：補償效果更好、體積更小、功耗更低、使用更加靈活、組裝及維護更加方便、運行可靠性更高、使用壽命更長等的特點，更加適應現代智能電網對無功補償設備提出的新的要求。

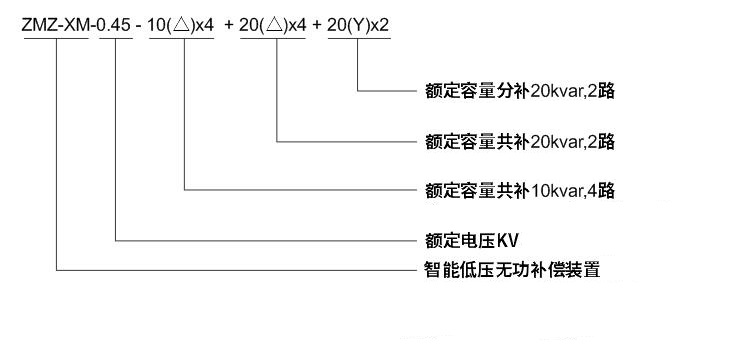

注：產品規格可以全共補或者共、分補混合，容量5-30KVAR都可以選擇(30kvar最多兩路)。
可以根據用戶的容量需求,180KVAR 以內的容量任意組合。
技術參數 ：
環境溫度：－25/B(-25～45℃)；
相對濕度：RH≤90％，(在40℃時)；
海拔高度：≤2000M；
周圍環境：無化學腐蝕性氣體、無導電塵埃、無易燃易爆的介質存在；
安裝地點：無劇烈振動，無雨雪侵蝕；
額定電壓：～220V/～380V；
電壓偏差：±20%；
電壓波形：正弦波，總畸變率＜5%；
工頻頻率：47～53Hz；
功率消耗：＜0.5W
通訊接口：RS-485,MUDBUS通訊協議,9600bps(無校驗位)
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與
控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003
《低壓并聯電容器裝置使用技術條件》中對應條款要求。
電壓：(在80～120%額定電壓范圍內)；
電流：(在20%～120%額定電流范圍內)；
電容器投切時隔：1-240s；
無功容量：每臺最多6/8路,最大30kvar；共補分補混合。
控制準確率：100%；
投切允許次數：100萬次；
電容器容量運行時間衰減率：≤1%/年；
電容器容量投切衰減率：≤0.1%/萬次；
年故障率：≤0.1%。
產品特點 ：
1. 監控單元
采用智能控制器及傳感元器件，對用電系統及補償支路和電容器內部的各種數據信息，進行采集、計算、分析、判斷，并發出電容器投、切及各種保護預警、動作等的操作指令。
2. 溫度采集單元
采用溫度傳感器件對電容器內部溫度進行采集，為監控單元判斷電容器的運行狀態提供依據。
3. 電壓采集單元
采用高精度電壓互感器對系統電壓數據進行采集，為監控單元進行功率、功率因數等參數的計算，過/欠電壓保護提供依據。
4. 電流采集單元
采用高精度電流互感器對系統電流及電容器工作電流數據進行采集，為監控單元進行功率、功率因數等參數的計算，過電流/不平衡保護提供依據。
5. 投切開關
投切電容器時，專用的滅弧裝置可降低拉弧的強度，以減小對開關的損傷，故機械壽命可達到數百萬次投切的可靠性，延長了投切開關的使用壽命。
6. 斷路器
采用微型斷路器作為過電流總保護和電源進線接入端子。
