適用范圍
ZMB9LE系列剩余電流動作斷路器適用于交流50Hz或60Hz，額定電壓單極兩線、兩極220V，三極、三極四線、四極380V，額定電流至63A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。
剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。符合標準: GB/T 16917.1。

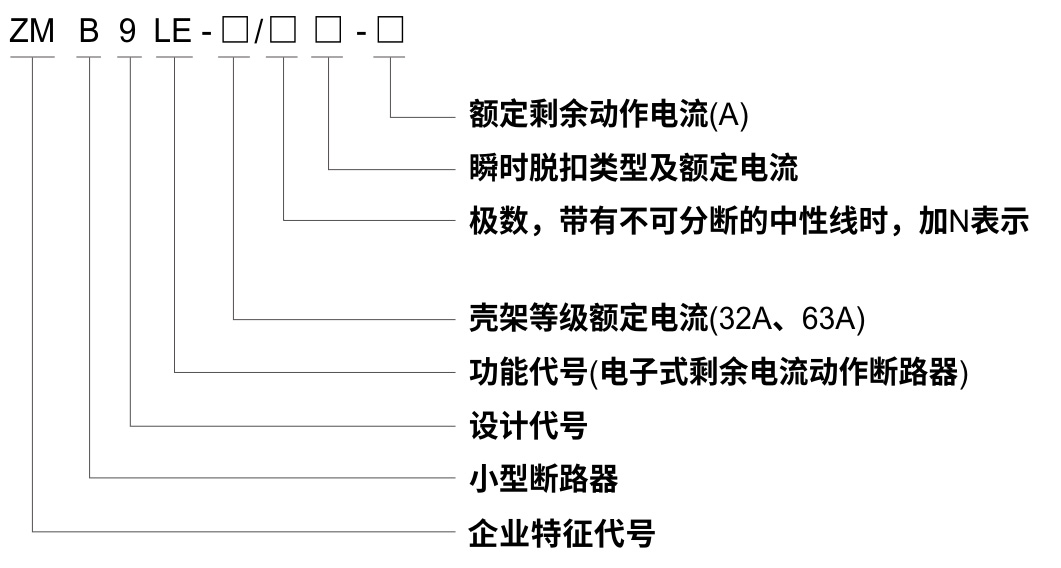

型號及其含義
正常工作條件
環境溫度-5℃~40℃，24h內平均不超過35℃。
海拔高度：安裝地點的海拔不超過2000m。
安裝類別：Ⅱ、Ⅲ級。
污染等級：2級。
安裝方式：采用TH35-7.5型鋼安裝軌安裝。
安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器應垂直安裝，手柄向上為接通電源位置；安裝處應無顯著沖擊和振動。
接線方式：用螺釘壓緊接線。
主要參數及技術性能
主要規格：
額定電流(In):
殼架等級電流32A為:6A,10A,16A, 20A, 25A, 32A；
殼架等級電流63A為: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A；
額定剩余動作電流I△n: 0.03A, 0.05A, 0.1A, 0.3A；
按極數和電流回路分為：
a.單極兩線剩余電流動作斷路器(1P+N)；
b.兩極剩余電流動作斷路器(2P)；
c.三極剩余電流動作斷路器(3P)；
d.三極四線剩余電流動作斷路器(3P+N)；
e.四極剩余電流動作斷路器(4P)；
按瞬時脫扣器特性分：C型(5~10)In，D型(10~16)In
主要技術參數：
額定電壓Un(V): 單極兩線,兩極為220V；三極, 三極四線, 四極為380V；
額定短路能力Icn(A)
殼架等級電流32A為:4000
殼架等級電流63A為:3000
額定剩余接通和分斷能力I△m(A): 2000；
額定剩余不動作電流I△no: 0.5I△n；

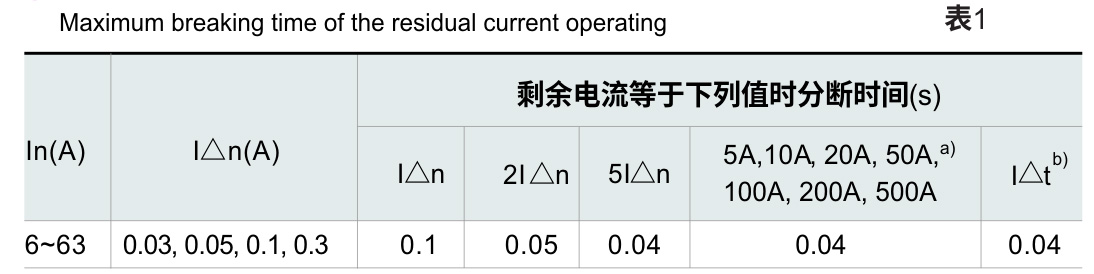

剩余電流動作的分斷時間見下表1
注：a. 5A, 10A, 20A, 50A, 100A, 200A, 500A的試驗僅對驗證動作時進行，對大于過電流瞬時脫扣范圍下限的電流值不進行試驗。
b.在I△t等于C型或D型的過電流瞬時脫扣范圍下限的電流值進行試驗。

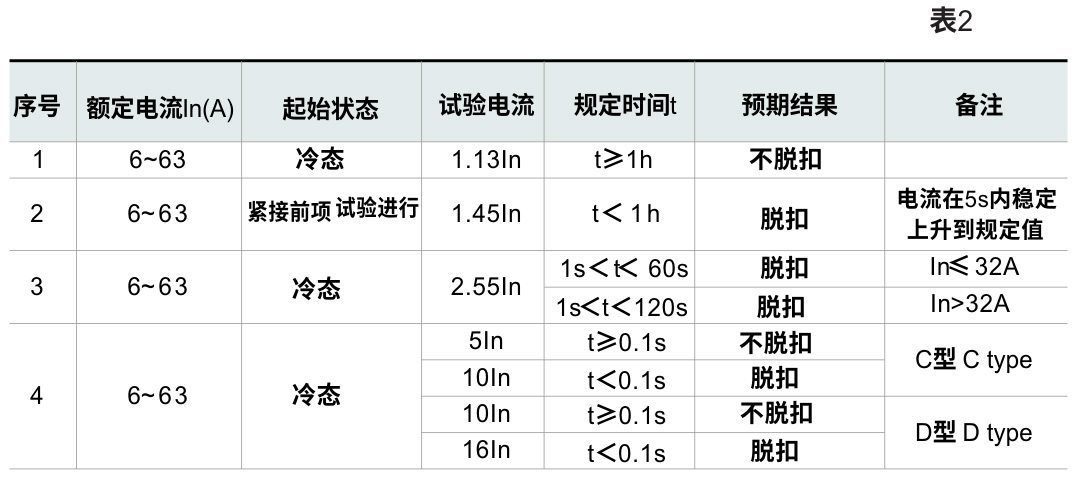

過電流保護特性見表2
機械電氣壽命：
a.電氣壽命：2000次，
COS?=0.85～0.9；
b.機械壽命：2000次；
c.操作頻率：In≤25A 240次/h；
In＞25A 120次/h；
絕緣耐沖擊電壓性能
a.各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓；
b.各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓。
剩余電流動作斷路器在峰值電流為200A沖擊電流，具有承受能力，并不引起誤動作。

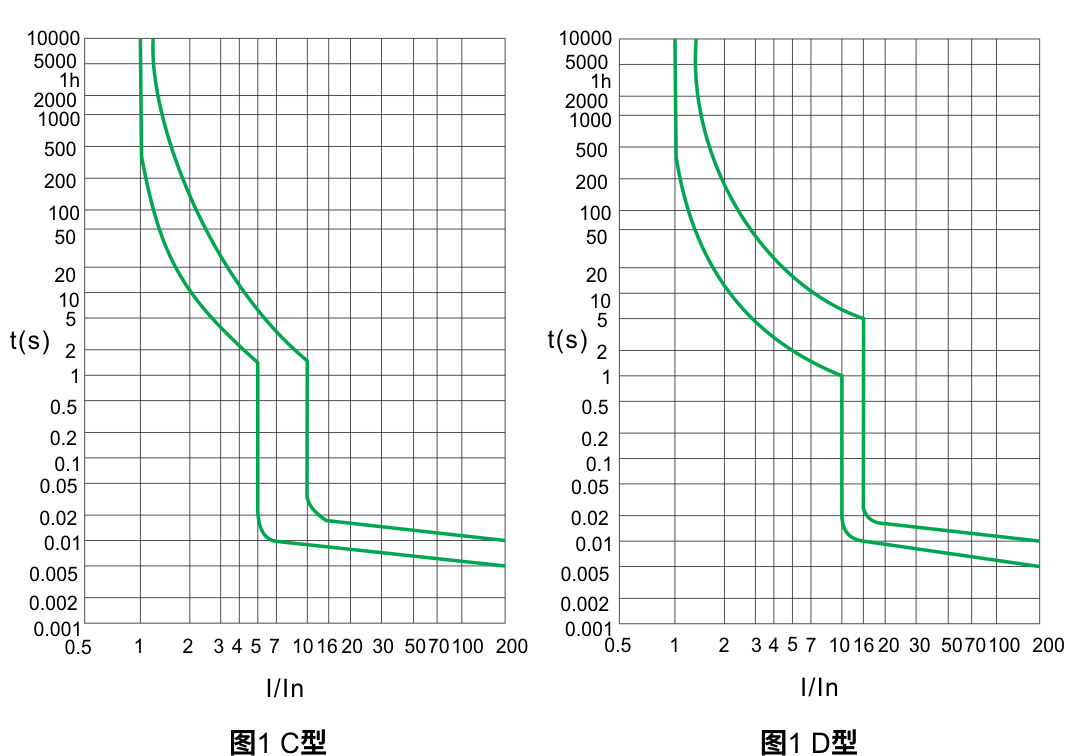

脫扣特性曲線圖(見圖1)
接線螺釘扭矩應不小于1.5N·m
周圍空氣溫度：

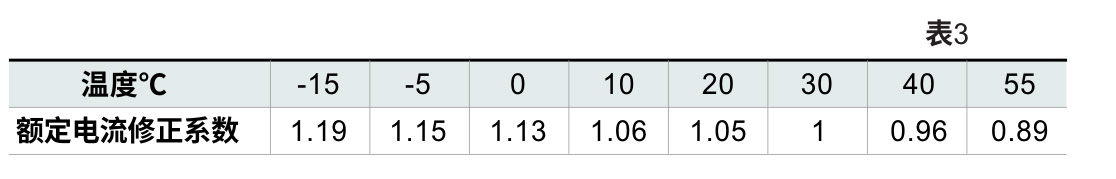

周圍空氣溫度最高溫度40℃最低不低于-5℃，24h平均不超過+35℃，周圍空氣溫度對斷路器的影響見表3。

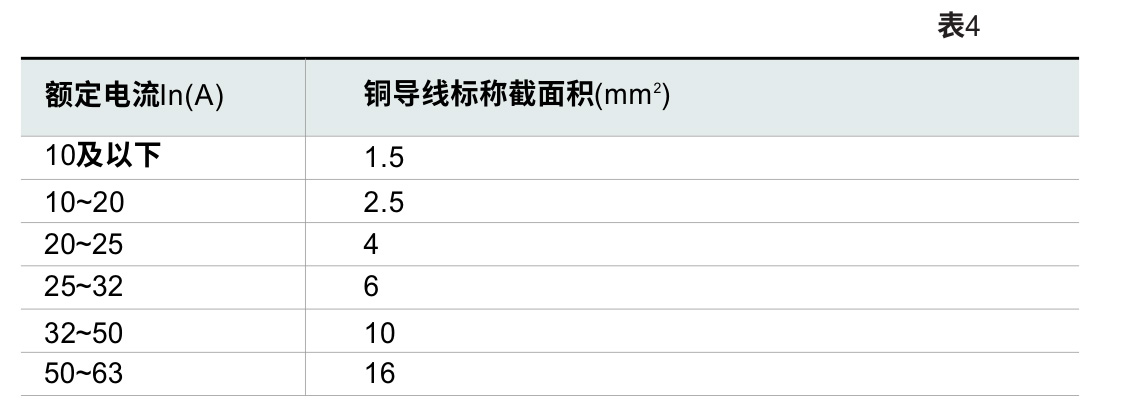

安裝銅導線選型見表4

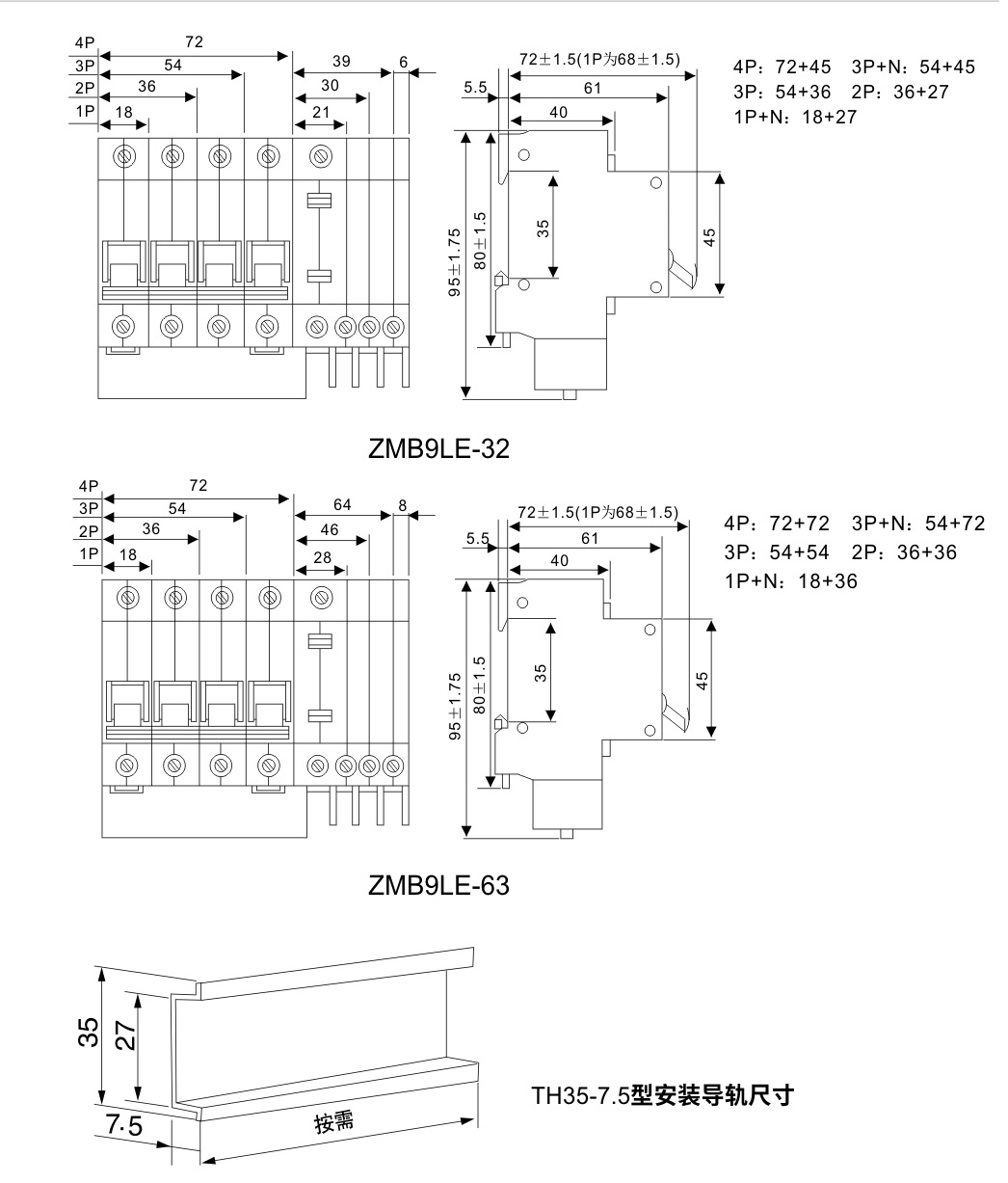

外形及安裝尺寸
